Ký hiệu mối hàn là một quan trọng để truyền thông tin một cách nhanh chóng.
Lưu ý: ký hiệu hàn dựa trên tiêu chuẩn AWS A2.1 và AWS A2.4.
Định nghĩa
Ký hiệu có thể được định nghĩa là:
Tập hợp các đường thẳng, ký hiệu và chữ số được sử dụng trong bản vẽ kỹ thuật để chỉ ra một số đặc điểm của mối hàn .
Nhưng ký hiệu là gì?
Nó là một cái gì đó, theo nguyên tắc loại suy, đại diện hoặc thay thế một cái gì đó khác.
Ký hiệu mối hàn là các bản vẽ thể hiện hướng dẫn cho quá trình hàn.
Chúng được sử dụng để tiết kiệm không gian và làm việc trong các bản vẽ dự án, đồng thời, các ký hiệu giúp việc giải thích bản vẽ nhanh hơn và dễ dàng hơn. Các ký hiệu
cung cấp tất cả thông tin cần thiết cho quá trình hàn, chẳng hạn như: hình dạng và kích thước của vát mép, chiều dài mối hàn, liệu mối hàn có nên được thực hiện tại hiện trường hay không, v.v.
Dưới đây là cấu trúc cơ bản để truyền thông tin này:
(1): Hàn theo chiều ngược lại của mũi tên.
(2): Hàn trong cùng một phía của mũi tên.
(3): Đuôi.
(4): Mũi tên.
Đường tham chiếu
Đường tham chiếu là một ký hiệu và là cơ sở để đặt tất cả các ký hiệu mối hàn khác (hoặc hướng dẫn thực hiện một mối hàn).
Không có nó thì không có ký hiệu mối hàn. Các ký hiệu
được sử dụng để biểu thị các hành động khác nhau, tùy thuộc vào vị trí của nó.
Lưu ý: Chúng có thể được đặt trên hoặc dưới dòng tham chiếu.

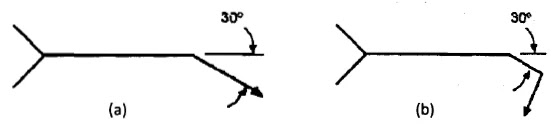

Đường tham chiếu phải nằm ngang và đường mũi tên phải có góc như trong hình dưới đây:
Broken Arrow

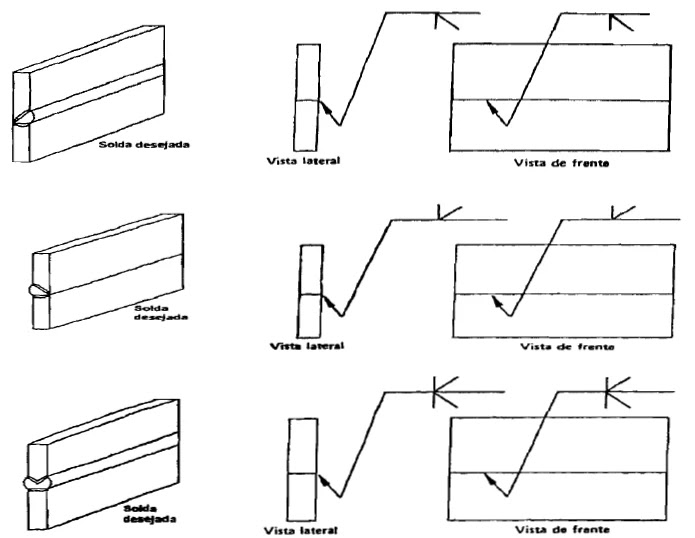

Mũi tên gãy được sử dụng khi chúng tôi có một thành viên cụ thể của khớp được vát mép. Và công việc của mũi tên là chỉ đến thành viên đó.
LƯU Ý: Tiêu chuẩn ANSI / AWS A2.4 cũng tuyên bố rằng các mũi tên không cần phải bị phá vỡ trong các trường hợp sau:
- Khi bên được vát là điều hiển nhiên.
- Khi có tùy chọn để vát mép một hoặc một số thành viên khác tạo nên mối nối.
Nhiều dòng
Nhiều dòng tham chiếu được sử dụng để chứa thông tin liên quan đến các hoạt động hàn liên tiếp.
Thứ tự thực hiện các thao tác này được xác định bởi độ gần của dòng với mũi tên.
Thao tác đầu tiên sẽ là thao tác được chỉ ra bởi dòng gần nhất, v.v.
Mũi tên
Mũi tên nối đường tham chiếu ký hiệu mối hàn với mối nối được hàn.

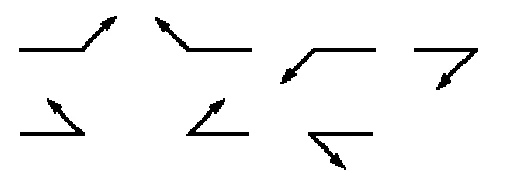

Trong ví dụ đầu tiên đã cho, mũi tên trỏ xuống và sang phải, nhưng nhiều cách kết hợp khác được cho phép miễn là đường tham chiếu vẫn nằm ngang (xem ví dụ bên dưới).
Đuôi
Các tham chiếu như thông số kỹ thuật, quy trình hàn, số quy trình, hướng dẫn và các dữ liệu khác có thể được chỉ ra trên đuôi của biểu tượng.
Nếu các tham chiếu như vậy không được sử dụng, phần đuôi có thể được để lại mà không có nó.
Người ta thường sử dụng đuôi để chỉ quá trình hàn hoặc vật tư tiêu hao được sử dụng.
Vị trí ký hiệu

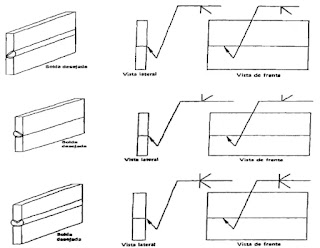

Các ký hiệu hàn được đặt ở trên hoặc dưới đường tham chiếu tùy thuộc vào vị trí của mũi tên liên quan đến mối nối, cụ thể là:
- Ký hiệu bên dưới dòng tham chiếu tương ứng với mối hàn được thực hiện ở cùng phía với các điểm mũi tên (2) hoặc (6). Ký hiệu
- phía trên đường tham chiếu tương ứng với mối hàn được thực hiện ở phía đối diện mà mũi tên chỉ vào (1) hoặc (7).
Điều này là do chúng ta thường hàn cả hai bên. Việc sử dụng cả hai biểu tượng trên cùng một phía cũng sẽ khó hơn.
LƯU Ý:

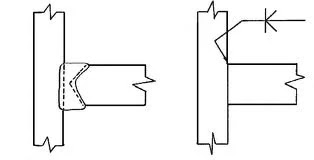

Hàn liên quan đến các tính năng trên cả hai mặt của mối nối, có một ký hiệu ở cả hai bên của đường tham chiếu.
Tổng quan và Tóm tắt
Ngoài đường tham chiếu, mũi tên và đuôi, chúng ta có các ký hiệu cơ bản, ký hiệu bổ sung và kích thước hoặc dữ liệu mối hàn khác. Những điều này sẽ được giải thích rõ hơn trong các bài viết khác.
Hình ảnh dưới đây cho thấy các vị trí tiêu chuẩn cho các phần tử khác nhau của một ký hiệu mối hàn.
Lời khuyên quan trọng:
- Bất kỳ phần tử nào của ký hiệu mối hàn đều có thể nằm trên hoặc dưới đường tham chiếu, ngoại trừ ký hiệu mối hàn cho trường.
- Bắt buộc phải sử dụng dòng tham chiếu và mũi tên. Nó cũng bắt buộc phải sử dụng ký hiệu mối hàn hoặc đuôi.
- Không phải tất cả các yếu tố của ký hiệu mối hàn đều cần được chỉ định hoặc sử dụng, trừ khi nó là để rõ ràng.
